Nossos Painéis Elétricos
A SAT iniciou suas atividades focada exclusivamente na montagem de painéis. Atualmente agrega a montagem de painéis em seus fornecimentos como forma de atendimento turn key.
Contato
Toda a linha de painéis de baixa tensão estão no escopo de fornecimento da SAT: Quadros de distribuição de energia; Quadros de iluminação; Painéis de automação e controle; Mesas de comando; CCM’s, etc.
Painéis TTA e PTTA
Módulos TTA (Type Tested Assemblies) e PTTA (Partially Type Tested Assemblies) são painéis montados conforme a norma IEC 60 439-1 (Conjuntos de equipamentos de manobra e controle de baixa tensão) os quais, além das especificações da norma, basicamente devem atender a sete quesitos denominados Ensaios de tipo, abaixo descrito:
Customização
- Ensaio de elevação de temperatura;
- Ensaio das propriedades dielétricas;
- Ensaio da suportabilidade aos esforços de curto-circuito;
- Ensaio da eficácia do circuito de proteção;
- Verificação das distâncias de isolação e de escoamento;
- Verificação do funcionamento mecânico;
- Verificação do grau de proteção do painel.
Tipos de Painéis Elétricos

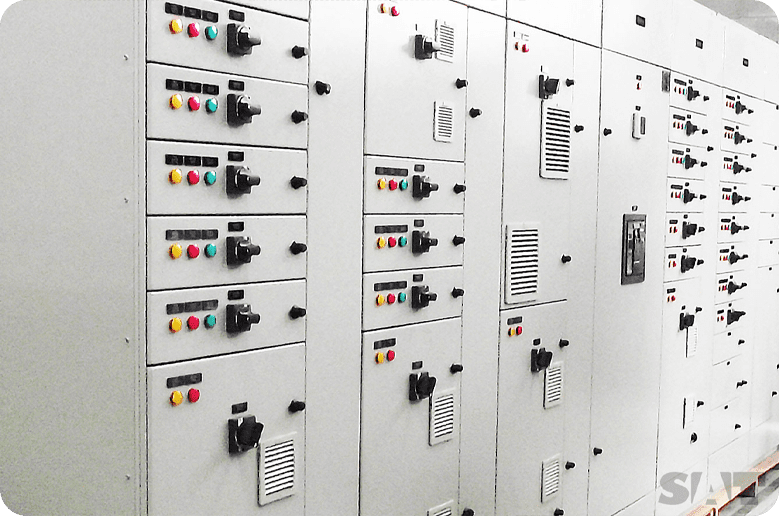

Painéis CCM
Painéis de Centro de Controle de Motores, ou simplesmente painéis CCM, são painéis que são aplicados para acionamento e proteção dos motores. Podem ser fabricados em estruturas convencionais ou normatizados (TTA), além de compartimentações que garantem segurança e praticidade na operação. Os painéis CCM’s SAT são produzidos com componentes dos principais fornecedores de produtos eletroeletrônicos, como Siemens, Rockwell, Schneider, ABB, Eaton, Weg, GE entre outros.

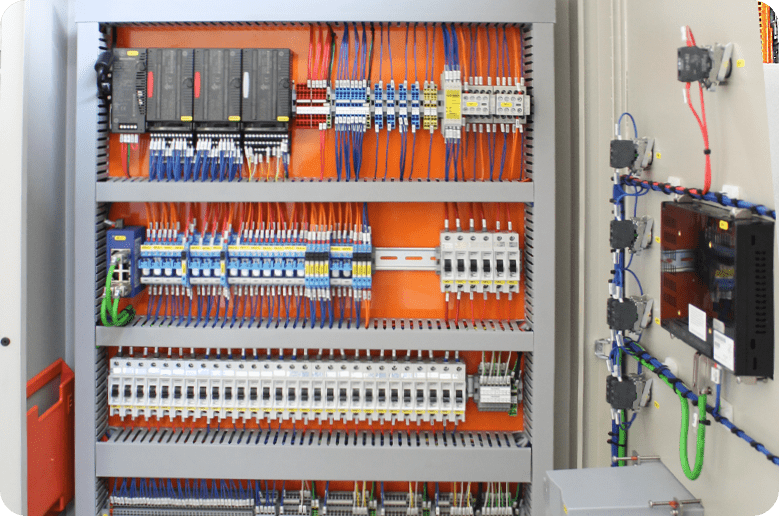

Painéis de Comando
Painéis de Comando são utilizados em aplicações de acionamento, controle e proteção de motores, bombas, ventiladores entre outros equipamentos que necessitam de acionamento elétrico. Os Painéis de Comando SAT são fabricados e customizados de acordo com cada projeto, gerando economia e otimizando processos na indústria. As partidas podem ser via Inversores, Soft-starters ou Diretas, empregando tecnologia dos principais fornecedores de produtos eletroeletrônicos, como Siemens, Rockwell, Schneider, ABB, Eaton, Weg, GE entre outros.

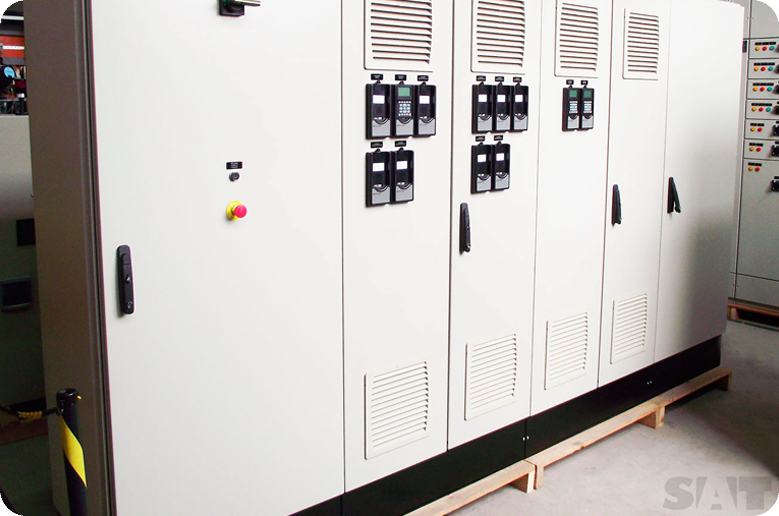

Painéis de Controle
Painéis Elétricos de Acionamento e Controle para aplicação nos mais variados tipos de máquinas e equipamentos. Fabricados em estruturas convencionais ou normatizados (TTA), empregando componentes dos principais fornecedores de produtos eletroeletrônicos, como Siemens, Rockwell, Schneider, ABB, Eaton, Weg, GE entre outros

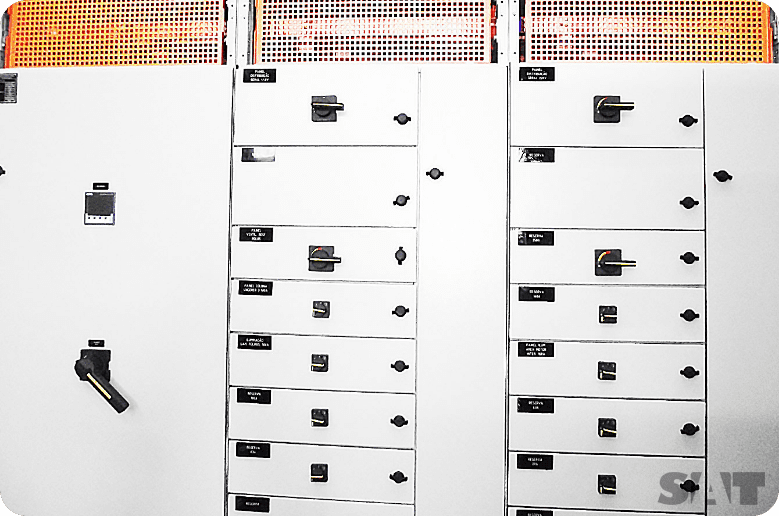

Painéis QGBT
Painéis de Distribuição são aplicados para proteção, seccionamento e manobra de energia elétrica. Os painéis de distribuição (QGBT’s) SAT são fabricados em estruturas convencionais ou normatizados (TTA), atendendo todas as formas construtivas, totalmente de acordo com a sua necessidade, empregando componentes dos principais fornecedores de produtos eletroeletrônicos, como Siemens, Rockwell, Schneider, ABB, Eaton, Weg, GE entre outros.

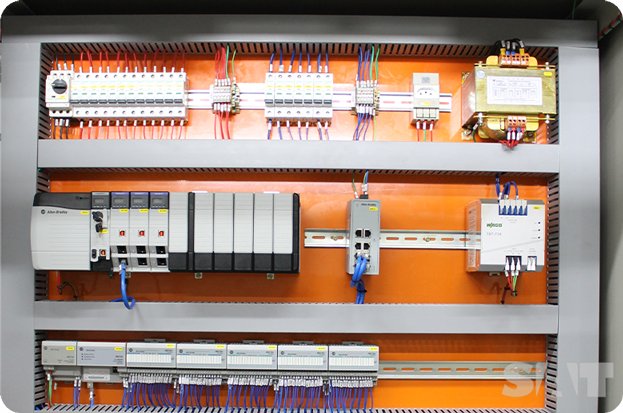

Painéis Safety
Os painéis de segurança (Safety) são aplicados em projetos de adequação de máquinas e linhas de produção a NR12. Os painéis SAT são fabricados conforme projeto, utilizando componentes certificados de segurança que garante o correto atendimento as normas e segurança da operação.
Os ensaios de tipo são, em geral, muito onerosos de se aplicar, pois necessitam de laboratórios especializados, e por conta disso, os fabricantes realizam todos os testes necessários.
Trata-se de um padrão de montagem que deve ser seguido por seus parceiros homologados, pois só dessa forma, garantem as exigências da norma. Os painéis PTTA são conjuntos derivados dos painéis TTA, onde algum ensaio de tipo não é realizado ou comprovado, sendo obrigatório a comprovação por cálculo de algum ensaio não conforme. Por Exemplo: Em um painel TTA de distribuição (entende-se que todos os ensaios descritos estão em conformidade) desejase adicionar uma partida com um inversor de frequência. Suponhamos que o ensaio de elevação de temperatura esteja comprometido, dessa forma o inversor dissipará calor dentro do painel que não havia sido previsto e/ou testado. Porém, conforme a potência dissipada pelo inversor (dado obtido por meio de manual do fabricante) pode-se calcular a necessidade de exaustão necessária para manter a temperatura interna dentro dos valores previstos. Para este caso, podemos ver que ao adicionar esta partida ao painel temos agora um painel PTTA e não mais TTA como o que havia inicialmente.
Vantagens em adquirir, para suas instalações, um painel TTA/PTTA
- Garantia de produto testado;
- Atendimento total às normas vigentes.
